製品一覧

「ＲＯＨＳ対応」高遮断容量形セラミック管ヒューズ

認証＜ＰＳ＞Ｅ　Ａ種　定格電圧ＡＣ２５０Ｖ　遮断容量１００００Ａ　　　　　　　　　　　　　　普通溶断形　ＭＦ６５ＮＭＦ　定格電流１Ａ～１５Ａ　寸法６．３５φｘ３１．８ｍｍ　　　　　　　速動溶断形　ＭＦ６５ＮＳＦ　定格電流１Ａ～１０Ａ　寸法６．３５φｘ３１．８ｍｍ

　

---

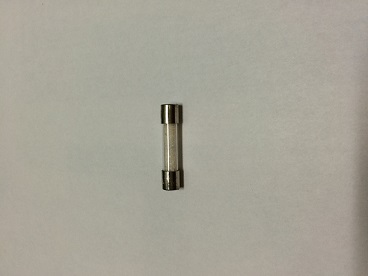

「ＲＯＨＳ対応」高遮断容量形ガラス管ヒューズ

認証＜ＰＳ＞Ｅ　Ｂ種　定格電圧ＡＣ２５０Ｖ　遮断容量１００００Ａ　　　　　　　　　　　　　　普通溶断形　ＭＦ６０ＮＲＦーＳ　定格電流１Ａ～１５Ａ　寸法６．３５φｘ３０ｍｍ　　　　　　　普通溶断形　ＭＦ６１ＮＲＦ－Ｓ　定格電流１Ａ～１５Ａ　寸法６．３５φｘ３１．８ｍｍ
検査仕様１３０％通電　１６０％１時間以内　２００％２分以内溶断

---

製品一覧

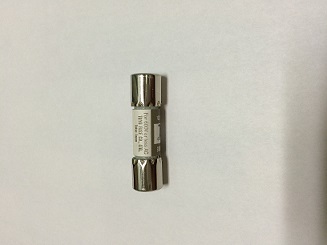

「ＲＯＨＳ対応」高遮断容量エポキシ管ヒューズ

定格電圧ＡＣ６００Ｖ　遮断容量１００００Ａ　＊＜ＰＳ＞Ｅ対象外　　　　　　　　　　　　　　　普通溶断形　ＭＢＵＦ　定格電流１Ａ～１５Ａ寸法１０．３φｘ３８．１ｍｍ
速動溶断形　ＭＢＵＳ　定格電流１Ａ～１５Ａ寸法１０．３φｘ３８．１ｍｍ



---

「検査仕様」

ＮＭＦ　１１０％通電　１３５％１時間以内　２００％２分以内溶断　　　　　　　　　　　　　　　ＮＳＦ　１１０％通電　１３５％１時間以内　　　　　　　　　　　　　　　　　　　　　　　　　　定格電流１Ａ～４Ａ２００％１秒以内溶断　定格電流５Ａ～１０Ａ３００％１秒以内溶断　　
ＭＢＵＦ　１１０％通電　１３５％１時間以内　２００％２分以内溶断　　　　　　　　　　　　　　ＭＢＵＳ　１００％通電　３００％１秒以内
